캐드파일 [오토캐드 팁] 오토캐드(AutoCAD) DWG





CAD 파일의 DWG를 PNG나 JPG 파일로 저장하는 방법을 보겠습니다. 기본적으로는 오토캐드에 설치된 플로터를 이용하여 간단하게 이미지화할 수 있습니다. PDF로 변환한 후 이미지가 변화하는 방법도 있지만 해상도도 떨어지기 때문에 CAD에서 바로 PNG나 JPG로 출력하는 방법을 권장합니다.

오토캐드(AutoCAD) DWG 파일.JPG, PNG 파일로 변환하기 1. 변환하기 파일을 엽니다.

2. 명령표시줄에 명령어 "P LOT" 를 입력하고 엔터를 입력합니다.

3. 프린터/플로터 콤보 확장 아이콘 클릭 → 변환결과 파일이 JPG인 경우 "Publish ToWeb.JPG.pc3" 를 선택, 변환결과 파일이 PNG인 경우 "Publish ToWebPNG.pc3" 를 선택합니다.

4. 나머지 플롯 설정완료→ 확인버튼을 클릭합니다.

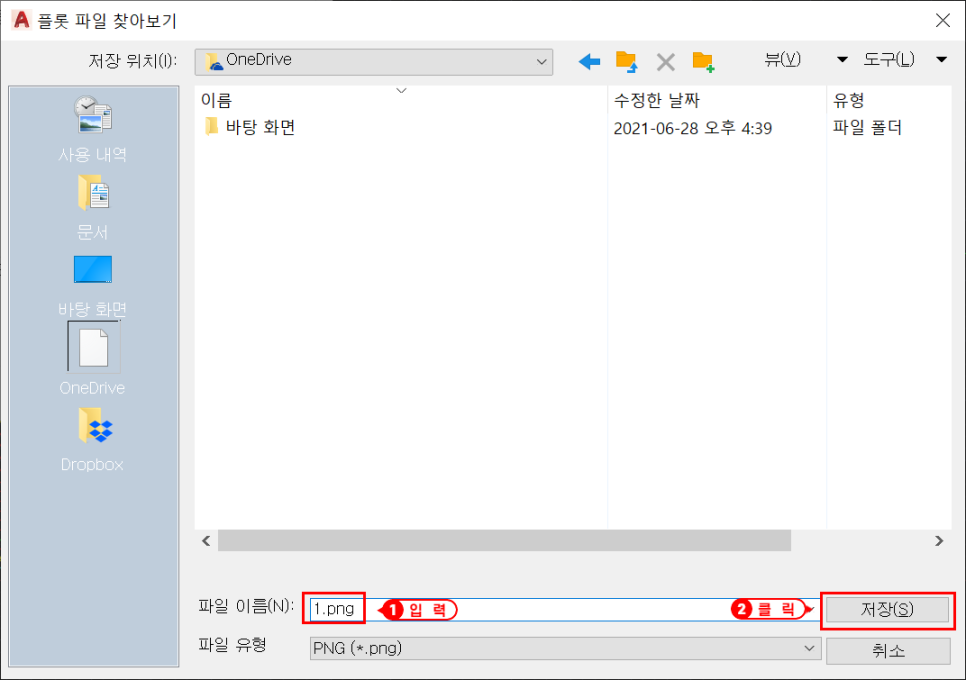

5. 저장할 파일명의 입력 → 저장버튼을 클릭합니다.

6. 이미지 저장이 완료됩니다.
